什么是 PIN Direction
在 Fusion 360 / EAGLE 中创建元件库时，需要创建一个符号（电气原理图的一部分）。
这时，需要设置零件的符号形状和端子数量，其中设置组件端子功能的项目是 Direction 。

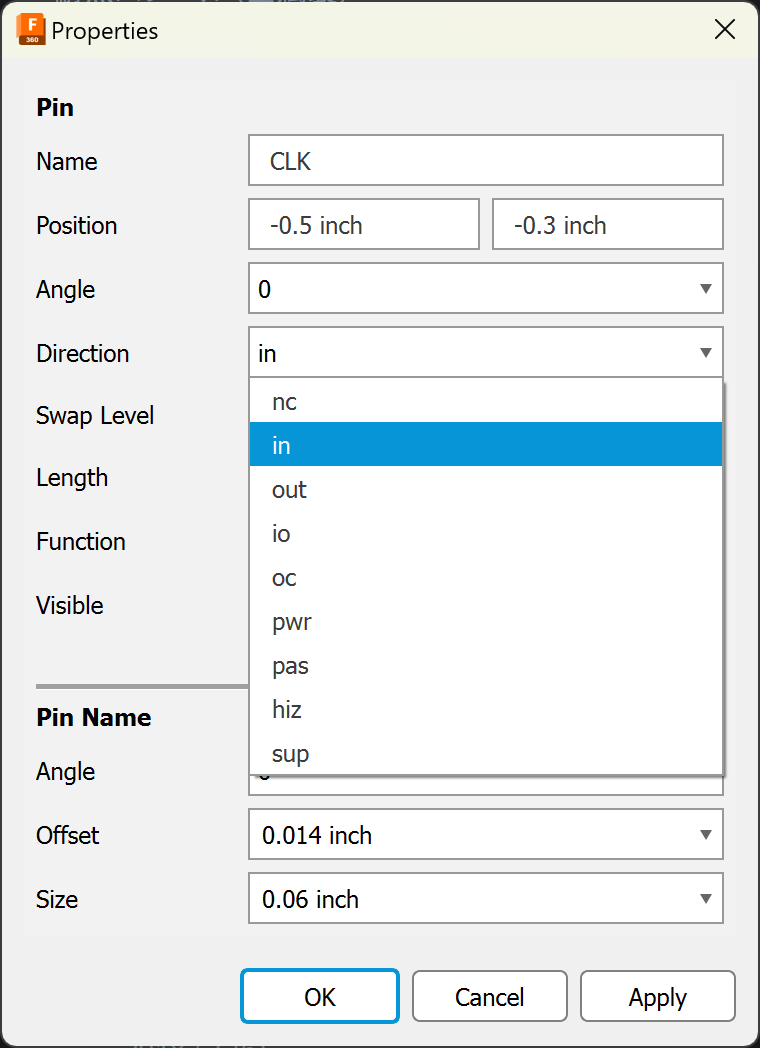

PIN Direction 共有以下九个选项：
| Direction | 全称 | 类型 | 备注 |
|---|---|---|---|
| nc | Not Connected | 空引脚 | 散热/固定焊盘 |
| in | Input | 输入 | IC 输入引脚 |
| out | Output | 输出 | IC 输出引脚 |
| io | Input/Output | 双向 | GPIO |
| oc | Open Collector | 集电极开路 | IC 集电极开路输出 |
| pwr | Power Input Pin | 电源输入引脚 | IC 电源引脚 |
| pas | Passive | 无源 | 电阻/电容器 |
| hiz | High Impedance | 高阻 | 三态缓冲器 |
| sup | General Supply Pin | 通用电源引脚 | 电源/接地符号 |
同时，这些设置可以与 PIN Function 配合使用，其中，负电平输入的引脚在 PIN Function 中选择 DOT ，时钟信号输入引脚在 PIN Function 中选择 CLK ，如果满足两者则选择 DOTCLK （与 PIN Direction 不同，PIN Function 仅仅影响引脚在电气原理图中的外观）。
设置 PIN Direction 的主要原因是允许 ERC 检测不正确的连接，例如，如果一个集成电路的输出引脚连接到另一个集成电路的输出引脚，ERC 将对该连接发出 ERROR ，同时，这里的设置不仅仅是产生或不产生 ERROR 。SUP 和 PWR 的行为方式很特殊，因此错误的配置会导致连接与原理图的看起来不符。
SUP 为接线提供相同的名称

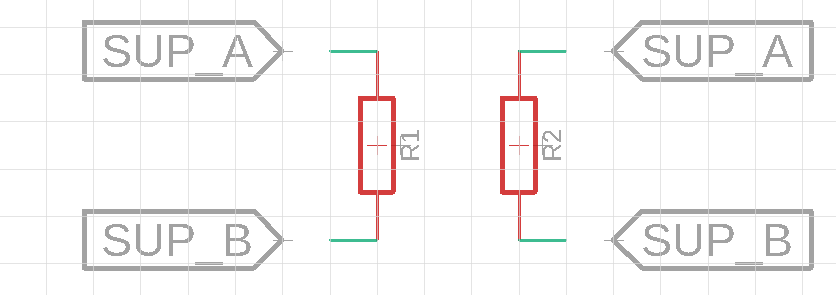

设置 SUP 时必须小心，这是因为它具有与其他行为不同的特征行为。如果设置不当，电路的行为可能会与看起来不同。SUP 的特点是，无论放置多少个不同 NAMES 的元件，它的都是固定相互链接的。

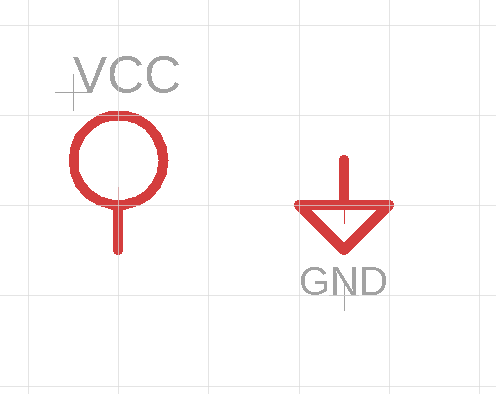

正如开头的表格中所写的，假设使用它的人会将其用于电源/接地符号，例如 GND 和 VCC（可能）。
在电气原理图中，带有此类符号的电线表示它们之间互相连接。
它用于防止电线到处交叉并提高可读性。

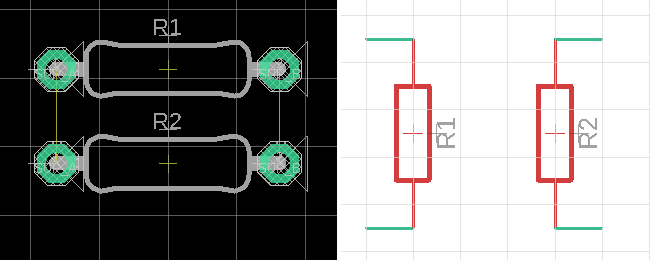

假设将其用作电子元件的引脚（通常不应该这样做），那么放置两个元件时，问题就出现了。
及时在电路图中没有连接他们，但是他们实际上被连接了。
注意如果使用 SUP 作为电池的引脚，那么所有的电池将被迫并联。
PWR 在未连接时已命名
PWR 用于 IC 的电源输入引脚。它的行为与其他引脚略有不同，此类引脚在原理图接线之前就已命名。

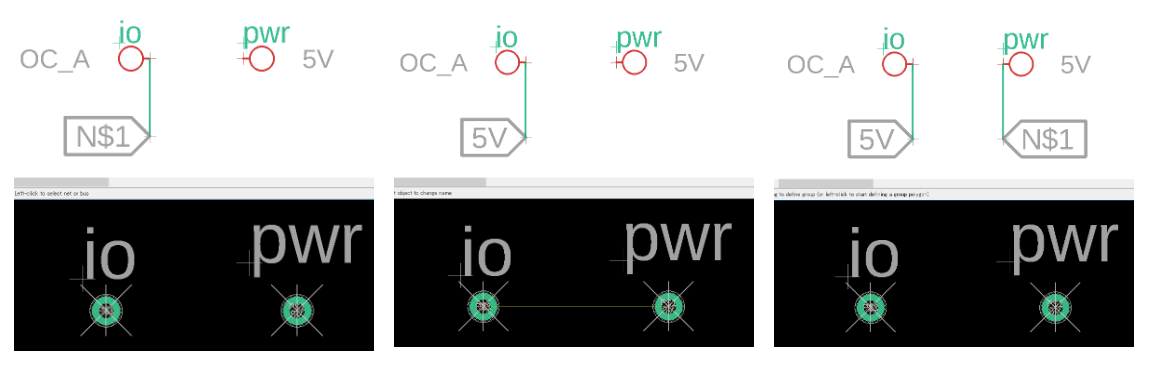

- 查看 IO 类型引脚上导线的名称，就会发现它被命名为 N$1。在这种状态下，两者在电路板上并没有连接。
- 强制将这条线的名称改为 5V，即与我们创建电源引脚库时的名称相同，现在这两条线在电路板上连接起来了。尽管没有对 PWR 引脚进行任何布线，但连接依然存在。
- 接下来，从原理图中的 PWR 引出导线。这根线的名称是 N$1，电路板上的两个连接断开。
